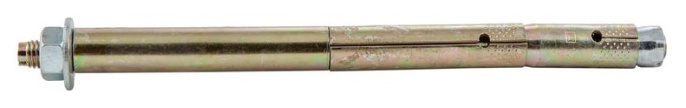

Анкерный болт двойного распора LTP 14х350 13-1-14350

Основные характеристики анкерного болта LTP 14?350

Размеры:
диаметр — 14 мм;
длина — 350 мм;
резьба — М14.

Монтажные параметры:
диаметр монтажного отверстия — 20 мм;
минимальная глубина монтажного отверстия — 110 мм;
минимальная глубина анкеровки — 90 мм;
максимальная толщина закрепляемого элемента — 230 мм.

Нагрузки:
рекомендуемая нагрузка на вырыв — 48,34 кН;
расчётная прочность на нагрузку крепления силой под любым углом — 16,11 кН;
расчётная прочность на нагрузку крутящим моментом — 69 кН.

Материал и защита:
основной материал — углеродистая сталь;
покрытие — электролитическая оцинковка (защита от коррозии).

Назначение:
крепление тяжёлых конструкций (лестниц, кабельных трасс, станков, решёток, консолей);
монтаж оборудования и металлоконструкций;
применение в полнотелом бетоне, природном строительном камне, кирпиче.

Конструкция:
две зоны расклинивания (двойной распор);
шпилька с метрической резьбой;
конусная распорная гайка;
шестигранная гайка с напрессованной шайбой.
